Branchement d’un télérupteur Legrand : Guide complet
| Concept principal | Explication détaillée |
|---|---|
| ⚡ Fonctionnement du télérupteur | Commander un circuit d’éclairage depuis plusieurs points via boutons poussoirs qui basculent l’état. |
| 🎯 Quand l’utiliser | Indispensable à partir de 3 points de commande : escalier, couloir, garage ou vaste pièce. |
| 🔌 Types disponibles | Unipolaire pour usage standard, bipolaire pour locaux humides ou norme obligatoire. |
| 🔇 Modèles électromécanique vs silencieux | Électromécanique fait bruit de clic, silencieux dure 10 à 15 ans en usage normal. |
| 🏭 Marque Legrand | Référence essentielle pour installations domestiques, robuste et facile à poser. |
| 🔧 Matériel nécessaire | Télérupteur CX³, disjoncteur, fils 1,5 mm² minimum, boutons poussoirs et testeur. |
| ⚠️ Erreur principale : inverser A1 et A2 | Le relais ne commute pas, utiliser couleurs différentes pour distinguer phase et retour. |
| ✅ Vérification finale | Tester chaque bouton : une impulsion allume, la suivante éteint, vérifier le clic sonore. |
Bon, je vais pas te mentir : le branchement d’un télérupteur Legrand, c’est le genre de truc qui fait transpirer plus d’un bricoleur. Et au comptoir, j’en ai vu revenir des gars, deux jours après, avec leur sac de fils dans les bras et un regard perdu…
Alors je t’explique tout, étape par étape, sans blabla inutile.
⚡ Ce qu’est vraiment un télérupteur et pourquoi l’utiliser
Un télérupteur, c’est un relais électromécanique (ou électronique) qui commande un circuit d’éclairage depuis plusieurs points via des boutons poussoirs. Chaque pression envoie une impulsion : le télérupteur bascule, il ouvre ou ferme le circuit, et il reste dans cet état jusqu’au prochain appui. C’est basique dans le principe, redoutablement utile en pratique.
Pour 2 points de commande seulement, un va-et-vient classique suffit amplement. Mais dès que tu passes à 3 points ou plus (escalier, long couloir en L, garage, sous-sol, vaste pièce avec plusieurs entrées), le télérupteur devient indispensable. Plus besoin de câblage en étoile complexe : tu ajoutes un bouton poussoir sur le circuit, et c’est réglé.
Il existe deux grandes familles. Le télérupteur unipolaire coupe uniquement la phase, ce qui convient à la grande majorité des installations domestiques. Le télérupteur bipolaire coupe phase et neutre simultanément, recommandé pour les locaux humides ou quand la norme impose une coupure totale. Deuxième distinction significative : électromécanique ou silencieux. Le modèle électromécanique fait un « clic » bien sonore à chaque commutation (parfait pour un garage, pénible dans une chambre). Le modèle électronique silencieux, lui, tient facilement 10 à 15 ans en usage normal et s’impose dans les pièces à vivre.
Legrand est la référence essentielle pour les installations domestiques, reconnue pour sa robustesse et la simplicité de pose. Hager se positionne plutôt sur l’innovation et le haut de gamme professionnel. Schneider Electric, acteur mondial, propose des modèles compacts adaptés au tertiaire et au résidentiel. Les trois sont conformes à la norme NF C 15-100, qui régit toutes les installations électriques françaises. Pour le choix de tes protections en amont, fais bien attention à ne pas confondre interrupteur et disjoncteur différentiel.
🔧 Branchement d’un télérupteur Legrand : Le matériel et les étapes
Avant de toucher quoi que ce soit, tu coupes l’alimentation générale au tableau. Point barre. Tu vérifies l’absence de tension avec un testeur. C’est pas négociable. J’ai vu un gars tellement pressé qu’il a voulu « faire vite » sans couper… il a pas refait l’erreur deux fois, crois-moi. 😅
Voici le matériel dont tu as besoin :
- 🔌 Télérupteur unipolaire ou bipolaire Legrand (modèle CX³ notamment)
- 🔌 Disjoncteur modulaire 10A ou 16A selon ton circuit
- 🔌 Fils électriques 1,5 mm² minimum (rouge, bleu, noir, orange selon usage)
- 🔌 Boutons poussoirs (autant que de points de commande)
- 🔌 Tournevis isolé, pince à dénuder, testeur de tension
Les bornes du télérupteur CX³ Legrand acceptent des sections de 0,75 à 6 mm². En éclairage, la NF C 15-100 impose 1,5 mm² minimum. La charge maximale à ne jamais dépasser : 1 800 W pour des lampes à incandescence, 1 296 VA pour des fluorescentes, avec un courant de commutation maximal de 16A (cos phi 0,6). Au-delà, ton télérupteur souffre en silence… jusqu’au jour où il lâche.
Voici maintenant les étapes de câblage, dans l’ordre :
- Relie le neutre (fil bleu) du disjoncteur à la borne A2 du télérupteur.
- Tire un second fil bleu du neutre disjoncteur vers la borne A1 pour alimenter la bobine.
- Connecte la phase (fil rouge) à la borne 1 du télérupteur.
- Alimente chaque bouton poussoir avec un fil rouge depuis cette phase.
- Raccorde le retour des boutons poussoirs (fil orange ou noir) à la borne A2. C’est l’étape où la plupart des gens se plantent.
- Branche le neutre de la lampe (fil bleu) à la borne 2.
- Connecte la phase lampe (fil violet ou orange) à la borne 4.

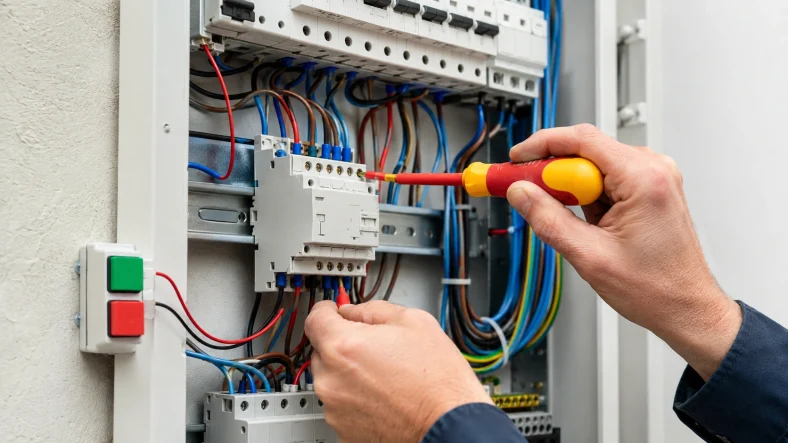

Le câblage se fait toujours en aval du disjoncteur divisionnaire protégeant le circuit. Le télérupteur CX³ Legrand s’installe sur rail DIN dans ton tableau, avec ses 17,8 mm de largeur et 95 mm de hauteur : compact et il accepte le peigne d’alimentation. Sa classe de protection IP3X et sa résistance IK04 lui permettent de fonctionner entre -25°C et +60°C.
⚠️ Les erreurs courantes et comment vérifier l’installation
L’erreur classique, celle que je vois systématiquement : inverser les bornes A1 et A2. Le relais ne bascule plus, la lampe reste dans son état, et le client revient au magasin avec l’air de quelqu’un qui a mal dormi. Utilise des couleurs de fils différentes pour distinguer la phase du retour bouton poussoir. C’est pas une question d’esthétique, c’est une question de clarté lors du dépannage.
Pour les installations avec interrupteurs à voyant lumineux ou voyant témoin, limite-toi à une quinzaine de points d’éclairage maximum sur un même télérupteur. Au-delà, les courants de fuite des voyants peuvent générer des comportements erratiques.
| Erreur fréquente | Conséquence | Solution |
|---|---|---|
| 😬 Inverser A1 et A2 | Le relais ne commute pas | Vérifier le schéma constructeur |
| ⚡ Même couleur phase/retour BP | Confusion lors du dépannage | Utiliser fil orange pour retour BP |
| 🔇 Électromécanique en chambre | Bruit de clic la nuit | Choisir un modèle silencieux |
| 🔧 Fil mal serré sur une borne | Impulsion perdue, lampe figée | Tester chaque BP après serrage |
Une fois tout câblé, tu rebranches l’alimentation générale et tu testes chaque bouton poussoir : une impulsion allume, la suivante éteint. Si le télérupteur ne clique pas à l’appui, vérifie immédiatement le retour d’impulsion aux bornes A1 et A2. Côté durabilité, le produit Legrand CX³ bénéficie d’une garantie légale de 2 ans et intègre 10% de matière recyclée, avec un emballage recyclable à 25%.

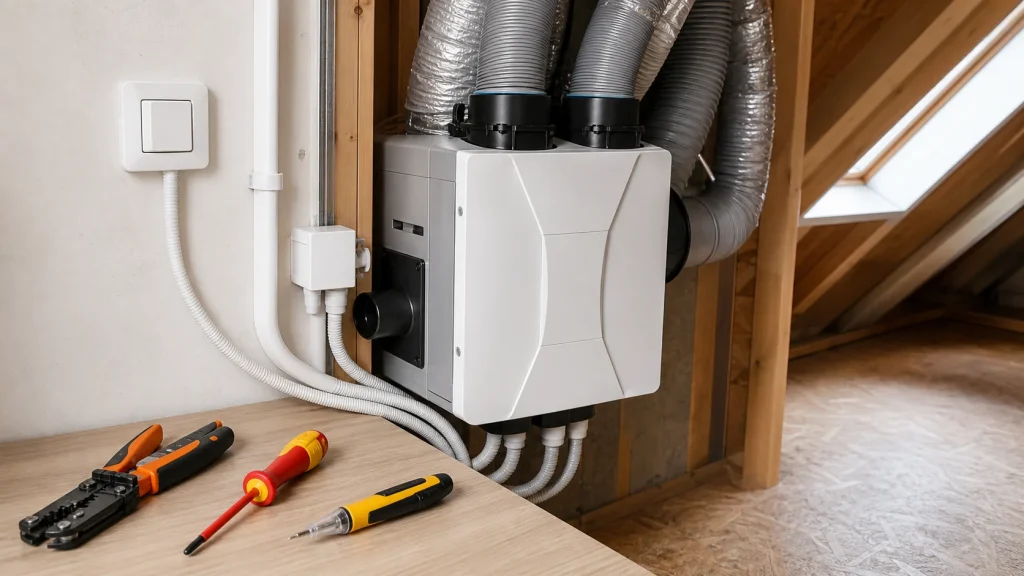

Dernier conseil du comptoir : si ton projet implique des équipements annexes, le branchement d’une VMC 2 vitesses suit une logique de câblage similaire avec des impératifs spécifiques, et ça vaut le coup d’y jeter un oeil. Et si tu câbles un réseau total dans la foulée, le branchement d’un câble Ethernet répond à des règles de repérage identiques. La rigueur, c’est transversal dans tous les corps de métier. 😄
