Comment transformer 380V en 220V : Guide complet
| Idées principales | Détails pratiques |
|---|---|
| 📌 Le 230V existe déjà dans le triphasé | Extraire une phase et le neutre du 380V donne directement 230V monophasé. |
| ⚡ Tirer une phase et le neutre | Installer un disjoncteur adapté et câbler en 2,5 mm² minimum pour 16A. |
| 🔧 Utiliser un transformateur abaisseur | Prévoir 20% de marge sur la puissance : évite surchauffe et cramage. |
| ⚙️ Variateur pour moteurs triphasés | Convertir 230V monophasé en triphasé pour alimenter moteurs. |
| 🛡️ Respecter normes et sécurité | Couper alimentation, vérifier absence tension, ne pas improviser. |
| ⚠️ Erreurs à éviter absolument | Ne pas sous-dimensionner câbles, équilibrer phases, protéger différentiellement. |
Bon, je vais pas y aller par quatre chemins. Transformer du 380V en 220V, c’est une question que j’ai entendue des centaines de fois au comptoir. Des électriciens, des artisans, des bricoleurs du dimanche… et même quelques fois des gens qui avaient déjà bien galéré avant de venir me voir. Un gars a débarqué un matin avec une machine à café industrielle achetée en Italie, branchée directement sur une prise triphasée. Le résultat ? Une belle odeur de brûlé et un moteur cramé. Ça coûte cher, l’improvisation.
La bonne nouvelle, c’est que convertir du triphasé 380V en monophasé 220V (ou 230V, pour être précis selon la norme actuelle), c’est tout à fait faisable. Mais il y a une bonne façon de le faire, et plusieurs mauvaises. Je t’explique tout.
⚡ Comprendre la différence entre 380V et 220V avant de se lancer
Le 380V, c’est de l’électricité triphasée. Trois phases qui tournent ensemble, avec une tension de 380V mesurée entre deux phases (on parle de tension composée). Le 220V (ou 230V), c’est du monophasé : une phase + un neutre. C’est ce que t’as dans ta cuisine, tes prises murales, ton lave-linge.
Ce qui est moins connu, et que les fabricants te disent rarement sur l’étiquette, c’est que le 230V est déjà contenu dans ton installation triphasée. Entre une phase et le neutre d’un réseau 400V (l’appellation moderne du « 380V »), tu obtiens exactement 230V. Autrement dit, le 220V/230V monophasé est présent nativement dans une alimentation triphasée. Ça simplifie déjà beaucoup les choses.

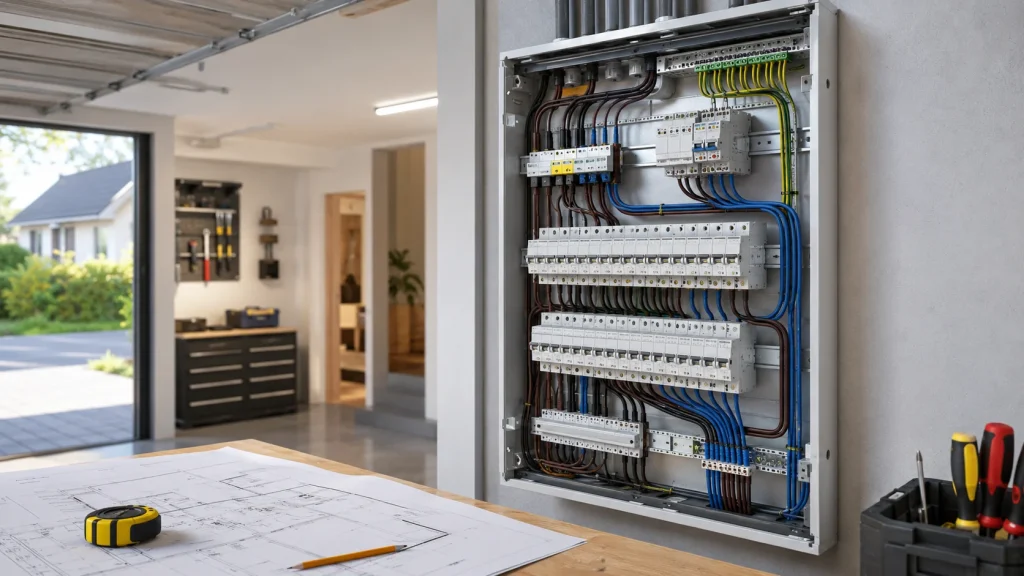

Pour bien visualiser la structure d’un tel réseau, tu peux consulter ce schéma de tableau électrique triphasé pour maison individuelle, très utile pour comprendre comment les phases sont réparties.
| Type de tension | Phases | Usage typique | Tension mesurée |
|---|---|---|---|
| ⚡ Triphasé 400V | 3 phases + neutre | Industrie, moteurs, grosses machines | 400V entre phases |
| 🔌 Monophasé 230V | 1 phase + neutre | Maison, electroménager, éclairage | 230V phase/neutre |
| 🔧 Phase/neutre extrait | 1 phase tirée du triphasé | Alimentation locale d’un équipement | 230V |

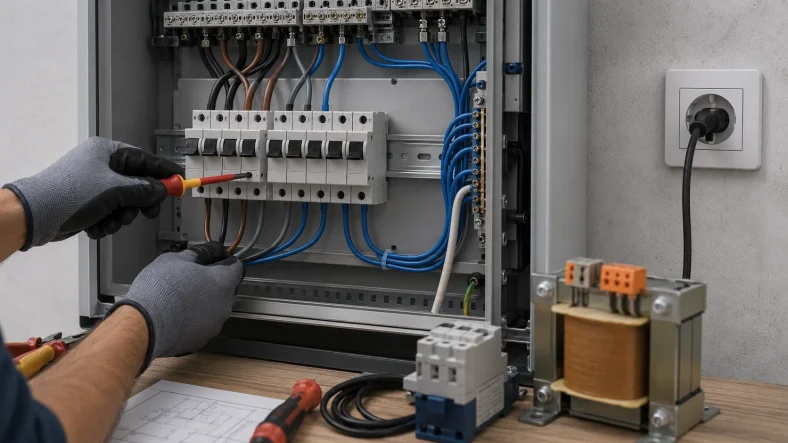

🔧 Les méthodes concrètes pour convertir 380V en 220V
Méthode 1 : tirer directement une phase et le neutre. Si ton installation triphasée dispose d’un neutre (ce qui est le cas dans les réseaux résidentiels et la grande majorité des installations tertiaires en France), tu n’as littéralement qu’à câbler une phase + le neutre pour obtenir du 230V monophasé. Simple, propre, efficace. C’est la solution que je recommande en premier.
Le matériel nécessaire dans ce cas : un disjoncteur adapté au type de charge à installer sur la phase concernée, et un câble correctement dimensionné. Pour une prise 16A, on part sur du 2,5 mm². Et surtout, équilibre tes charges entre les trois phases : si tu tires tout sur la même, tu vas élaborer un déséquilibre qui fait chauffer inutilement ton installation.
Méthode 2 : le transformateur abaisseur. Quand il n’y a pas de neutre disponible (certaines installations industrielles anciennes en schéma IT ou TT sans neutre distribué), ou quand tu dois alimenter un équipement avec une isolation galvanique totale, tu utilises un transformateur abaisseur 380V/220V. Ces transformateurs existent en versions monophasées et triphasées, avec des puissances allant de 100 VA à plusieurs dizaines de kVA.
⚠️ La connerie à éviter : acheter un transformateur sous-dimensionné. J’ai vu des gars mettre un transfo de 500 VA pour alimenter une machine de 2 kW. Le transfo chauffe, disjoncte, finit cramé. Règle de base : prends toujours au moins 20% de marge sur la puissance nominale de l’équipement.
Approche 3 : le convertisseur ou variateur de fréquence. Pour les moteurs triphasés qu’on veut alimenter en monophasé (ou l’inverse), le variateur de fréquence est la solution pro. Un variateur 230V monophasé en entrée peut recréer du triphasé en sortie pour alimenter un moteur. Des marques comme Schneider Electric ou Siemens proposent des variateurs compacts à partir de 150 euros environ pour les petites puissances. C’est la solution la plus propre pour les moteurs, avec en bonus le contrôle de vitesse.
Pour vérifier que ta protection différentielle est bien dimensionnée sur ce type de circuit, jette un oeil à cet article sur le nombre de disjoncteurs admissibles sur un différentiel 63A 30mA.
🛡️ Sécurité, normes et erreurs qui coûtent cher
Travailler sur du triphasé, ce n’est pas la même chose que changer une prise en 230V. 380V entre phases, ça tue. Pas de poésie là-dedans. La norme NF C 15-100 encadre précisément ces installations, et si tu travailles en milieu professionnel, l’habilitation électrique (au minimum BR ou BC selon les travaux) n’est pas une option.
Coupe toujours l’alimentation en amont, vérifie l’absence de tension avec un VAT (vérificateur d’absence de tension) homologué, et condamne le tableau. Ce n’est pas une recommandation de plus, c’est la seule façon de travailler sans risquer sa peau.
La protection différentielle est aussi un point non négociable. Comprendre la différence entre un interrupteur différentiel et un disjoncteur différentiel t’évitera de choisir le mauvais appareil de protection pour ton circuit.
Voici les erreurs les plus fréquentes que j’ai vues sur le terrain :
- ⚠️ Confondre tension composée (380V) et tension élémentaire (230V), et mal dimensionner le matériel
- 🔥 Sous-dimensionner le câblage par rapport à la puissance réelle consommée
- ❌ Oublier la mise à la terre, surtout avec un transformateur d’isolation
- 💸 Acheter un transfo « pas cher » sans vérifier le rendement ni la classe d’isolation
- 🔧 Ne pas équilibrer les phases lors du tirage de prises monophasées depuis un réseau triphasé
Sur le papier, convertir du 380V en 220V semble simple. Sur le chantier, c’est souvent là que les galères commencent si on bâcle la préparation. Prends le temps de bien choisir ta méthode selon ton cas, dimensionne correctement, et ne fais jamais l’économie d’une protection adaptée. Ton installation te remerciera, et toi aussi tu dormiras mieux.
